Trong sản xuất công nghiệp hiện đại, gia công khuôn mẫu đóng vai trò cốt lõi, tạo ra các sản phẩm có độ chính xác cao, ổn định, hiệu suất sản xuất tối ưu. Với nhu cầu ngày càng lớn từ các doanh nghiệp, tìm kiếm công ty gia công khuôn mẫu uy tín là ưu tiên hàng đầu.
Gia công khuôn mẫu là gì?
Gia công khuôn mẫu là quá trình thiết kế, chế tạo, hoàn thiện các bộ khuôn sử dụng khi sản xuất hàng loạt các sản phẩm công nghiệp như: Chi tiết nhựa, linh kiện kim loại, sản phẩm định hình… Khuôn mẫu đóng vai trò như “bản sao định hình” giúp doanh nghiệp đẩy nhanh tốc độ sản xuất, đảm bảo tính đồng bộ, chính xác trong từng sản phẩm.
Hiện nay, các doanh nghiệp trong nhiều lĩnh vực cơ khí, điện tử, nhựa kỹ thuật, ô tô – xe máy, gia dụng, y tế, bao bì… đều có nhu cầu cao về khuôn mẫu chất lượng, bền, chính xác, dễ vận hành.
Phân loại khuôn mẫu trong công nghiệp
Trong ngành sản xuất hiện đại, khuôn mẫu công nghiệp được phân loại theo nhiều tiêu chí khác nhau: Theo vật liệu tạo sản phẩm (nhựa, kim loại, cao su…), theo phương pháp gia công (ép, đúc, dập…), hoặc theo cấu tạo kỹ thuật (khuôn 1 tấm, 2 tấm, 3 tấm, khuôn hot runner…).
Gia công khuôn mẫu giúp tối ưu hóa quy trình, tối ưu hiệu quả vận hành, đảm bảo ổn định sản phẩm, kiểm soát ngân sách đầu tư. Vì vậy, các doanh nghiệp cần hợp tác với những đơn vị chuyên làm khuôn mẫu, am hiểu cả kỹ thuật chế tạo lẫn đặc thù ngành nghề.
Mỗi loại khuôn yêu cầu trình độ thiết kế, gia công, chế tạo riêng biệt, đòi hỏi đầu tư bài bản cơ khí chế tạo khuôn mẫu và hệ thống máy CNC hiện đại.
Khuôn ép nhựa – Phương pháp sản xuất hàng loạt
Gia công khuôn ép nhựa hiện đang là lĩnh vực có nhu cầu rất cao tại Việt Nam, đặc biệt trong các ngành hàng tiêu dùng, điện tử, gia dụng, y tế và linh kiện xe máy. Các doanh nghiệp thường thuê ngoài dịch vụ gia công khuôn mẫu ép nhựa để tiết kiệm chi phí đầu tư, rút ngắn thời gian ra sản phẩm.
Các sản phẩm phổ biến từ khuôn ép nhựa:
- Vỏ thiết bị điện – điện tử
- Linh kiện ô tô, xe máy (ốp, tay nắm, mặt đồng hồ)
- Đồ nhựa gia dụng (bình nước, ghế nhựa, móc treo,…)
- Bao bì công nghiệp (thùng nhựa, khay định hình)
- Thiết bị y tế (ống tiêm, hộp y tế, nắp chai,…)
Đặc biệt, gia công khuôn nhựa định hình đang được ứng dụng mạnh trong sản xuất bao bì nhựa cao cấp. Đây là loại khuôn yêu cầu độ chính xác cao, chất liệu thép đặc biệt, và thiết kế tối ưu cho việc làm mát và tháo sản phẩm.
Hiện nay, các doanh nghiệp có thể nhận đặt khuôn ép nhựa (nhận làm khuôn đúc nhựa) giá rẻ theo yêu cầu riêng hoặc theo bản vẽ CAD/CAM đã có sẵn. Những xưởng gia công khuôn nhựa chuyên làm khuôn ép nhựa còn hỗ trợ thiết kế tối ưu hóa cho từng sản phẩm cụ thể.

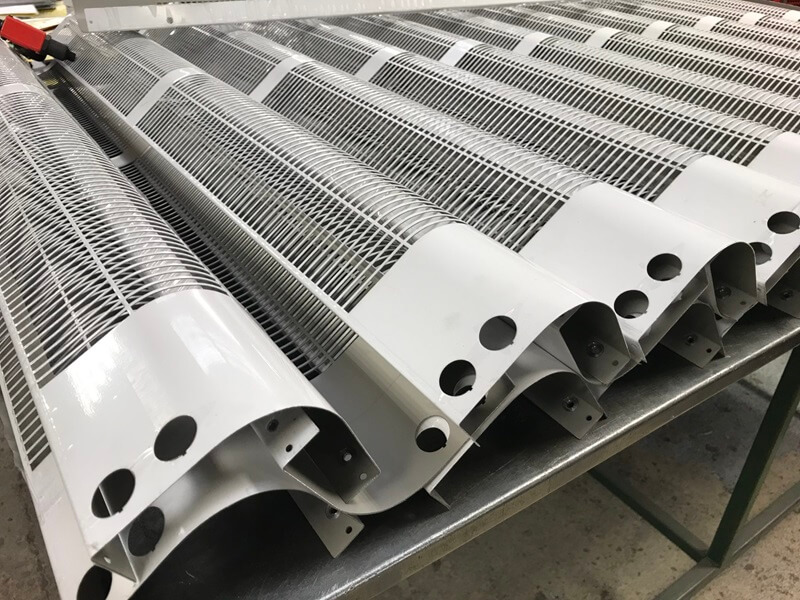

Khuôn đột dập – Thiết yếu trong gia công kim loại
Khuôn đột dập là loại khuôn dùng để tạo hình kim loại tấm bằng phương pháp dập nguội. Ứng dụng nhiều nhất trong các ngành cơ khí, điện tử, thiết bị công nghiệp, sản xuất vỏ máy – vỏ tủ điện – giá đỡ…
Các loại khuôn đột dập phổ biến:
- Khuôn đột dập đơn
- Khuôn dập liên hoàn
- Khuôn vuốt sâu, khuôn dập nổi,…
Gia công khuôn mẫu đột dập đòi hỏi độ chính xác cao, vì tốc độ làm việc lớn và số lượng sản phẩm cần tạo ra hàng loạt. Đặc điểm nổi bật của khuôn mẫu đột dập là độ bền cao, khả năng lặp lại chính xác, và tuổi thọ dài, có thể tạo ra hàng nghìn sản phẩm mỗi giờ mà không cần điều chỉnh lại khuôn.
Khuôn đột dập là một lĩnh vực đòi hỏi kỹ thuật cao, thường được đảm nhận bởi các công ty cơ khí khuôn mẫu có nhiều năm kinh nghiệm trong gia công khuôn mẫu và gia công kim loại tấm. Những đơn vị này sở hữu kinh nghiệm dày dặn trong cả thiết kế, gia công khuôn mẫu CNC, và chế tạo khuôn gia công phục vụ cho sản xuất công nghiệp chính xác. Sự kết hợp giữa thiết kế khuôn tối ưu và công nghệ chế tạo hiện đại như phay CNC khuôn mẫu, máy cắt dây EDM, máy mài phẳng chính xác… sẽ quyết định trực tiếp đến hiệu suất, độ ổn định và chất lượng sản phẩm đầu ra.
Khuôn ép kim loại – Phương án sản xuất hàng loạt
Khuôn ép kim loại là một loại khuôn mẫu cơ khí được sử dụng rộng rãi trong các ngành gia công kim loại tấm và sản xuất công nghiệp cơ khí chính xác, đặc biệt trong chế tạo:
- Vỏ tủ điện, vỏ máy công nghiệp
- Linh kiện máy móc
- Phụ kiện cơ khí ô tô – xe máy
- Bộ khung, giá đỡ thiết bị
- Các sản phẩm từ inox, thép tấm, nhôm tấm…
Quá trình này thường được thực hiện tại các công ty gia công cơ khí khuôn mẫu chuyên nghiệp, nơi sở hữu đội ngũ kỹ sư giàu kinh nghiệm và hệ thống thiết bị CNC hiện đại.
Khuôn ép kim loại hoạt động bằng cách sử dụng lực ép rất lớn từ máy ép thủy lực hoặc máy dập trục khuỷu, giúp định hình kim loại theo biên dạng mong muốn. Để đảm bảo hiệu suất và tuổi thọ cao, khuôn cần được chế tạo với vật liệu tốt, thiết kế tối ưu và trải qua quy trình gia công khuôn mẫu chính xác, ứng dụng các kỹ thuật như cắt dây EDM, phay CNC, mài phẳng…
Việc chế tạo loại khuôn này đòi hỏi kiến thức sâu rộng về công nghệ gia công khuôn mẫu, bao gồm cả thiết kế, lựa chọn vật liệu, xử lý nhiệt và đánh giá ứng suất trong quá trình làm việc. Do đó, nhiều doanh nghiệp lựa chọn hợp tác với các công ty thiết kế khuôn mẫu để đảm bảo khuôn đạt tiêu chuẩn kỹ thuật cao, phù hợp với yêu cầu sản xuất hàng loạt.
Quy trình gia công khuôn mẫu
Trong bối cảnh sản xuất công nghiệp hiện đại, việc gia công khuôn mẫu theo yêu cầu đóng vai trò then chốt trong chuỗi cung ứng. Một bộ khuôn đạt chuẩn không chỉ quyết định đến năng suất sản xuất mà còn ảnh hưởng lớn tới chất lượng và hình thức sản phẩm đầu ra. Dưới đây là quy trình tiêu chuẩn được áp dụng tại các công ty sản xuất khuôn mẫu chuyên nghiệp.
Bước 1: Phân tích sản phẩm – Tư vấn kỹ thuật đầu vào
Ở giai đoạn đầu, khách hàng sẽ cung cấp bản vẽ sản phẩm (2D/3D) hoặc mẫu thực tế. Các kỹ sư từ công ty thiết kế khuôn mẫu sẽ tiến hành:
- Phân tích biên dạng, đặc tính kỹ thuật và yêu cầu sản xuất
- Xác định loại vật liệu khuôn phù hợp
- Tư vấn cấu trúc khuôn tối ưu (khuôn 2 tấm, 3 tấm, khuôn hot runner…)
- Tính toán lực ép, số lòng khuôn, hướng tách khuôn, cách thoát khí, bố trí kênh dẫn
- Lựa chọn phương pháp gia công khuôn mẫu tương ứng với mục đích sản xuất (ép nhựa, đột dập, ép kim loại…)
Đây là bước quyết định thành công của toàn bộ dự án, đòi hỏi chuyên môn sâu về công nghệ gia công khuôn mẫu và hiểu rõ quy trình ép hoặc dập thực tế.
Bước 2: Thiết kế khuôn bằng phần mềm CAD/CAM chuyên dụng
Sau khi chốt phương án kỹ thuật, đội ngũ thiết kế sử dụng phần mềm CAD/CAM như Siemens NX, Creo, SolidWorks, Mastercam để:
- Mô phỏng cấu trúc khuôn 3D đầy đủ
- Thiết kế các tấm khuôn, lõi – lòng khuôn, cơ cấu đẩy, làm mát
- Tách khuôn, bố trí lòng khuôn trong đế, tạo mô hình gá lắp
- Phân tích dòng chảy vật liệu (nhựa hoặc kim loại) bằng CAE, phát hiện điểm nghẹt, bọt khí, rỗ, co ngót…
Giai đoạn này giúp đảm bảo khuôn vận hành ổn định, giảm thiểu rủi ro sản phẩm lỗi trong sản xuất thực tế.

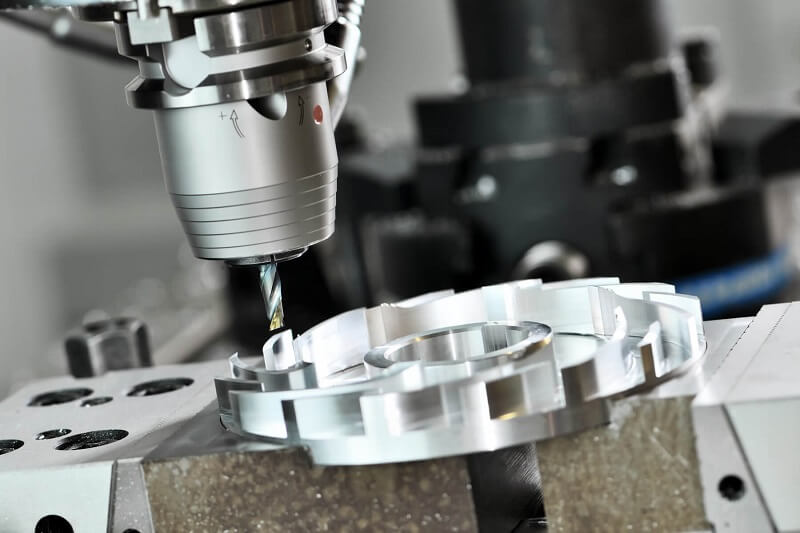

Bước 3: Phay CNC khuôn mẫu – Gia công chi tiết chính xác cao
Công đoạn này được thực hiện bằng các máy CNC 3 trục, 4 trục hoặc 5 trục hiện đại. Đây là khâu quan trọng nhất trong gia công khuôn mẫu CNC, quyết định đến:
- Độ chính xác (sai số thường ≤ ±0.01mm)
- Độ song song, vuông góc và đồng nhất giữa các lòng khuôn
- Độ bóng bề mặt và độ bền khuôn
Các chi tiết được gia công bao gồm: lõi khuôn, lòng khuôn, tấm khuôn, tấm dẫn hướng, đế khuôn, tấm chặn… Tại các xưởng gia công khuôn mẫu hiện đại, quy trình phay CNC khuôn mẫu được tích hợp với quản lý CAM tự động để kiểm soát chất lượng từng công đoạn.
Bước 4: Gia công EDM – Xử lý nhiệt – Đánh bóng khuôn
Đối với các chi tiết khó gia công bằng phay, công nghệ EDM (gia công tia lửa điện) hoặc cắt dây EDM được sử dụng để tạo hình các hốc sâu, góc nhọn, biên dạng phức tạp.
Tiếp theo là các công đoạn xử lý nhiệt (tôi, ram) giúp tăng độ cứng, độ bền của khuôn – đạt HRC 40~55 tuỳ vật liệu. Sau đó:
- Các bề mặt lòng khuôn được đánh bóng thủ công hoặc máy để đạt độ nhẵn theo yêu cầu sản phẩm (Ra ≤ 0.2µm nếu sản phẩm yêu cầu độ bóng cao)
- Bề mặt ngoài có thể phủ Nitrid hóa hoặc mạ Cr để tăng khả năng chống mài mòn
Giai đoạn này đòi hỏi tay nghề kỹ thuật cao, thường chỉ có tại các công ty gia công cơ khí khuôn mẫu chuyên sâu và có hệ thống quản lý chất lượng bài bản.
Bước 5: Lắp ráp – Kiểm tra – Thử nghiệm khuôn
Trong quy trình gia công khuôn mẫu, sau khi các chi tiết được hoàn thiện, các bộ phận được lắp ráp thành một khuôn gia công hoàn chỉnh, bao gồm:
- Tấm khuôn trên – dưới
- Tấm dẫn hướng, tấm đẩy, chốt hồi
- Cơ cấu tháo sản phẩm, cơ cấu làm mát, bộ dẫn hướng
- Hệ thống kênh dẫn vật liệu (runner), cổng vào (gate)
Sau đó, khuôn được đưa lên máy ép nhựa hoặc máy dập cơ – dập thủy lực để kiểm tra thực tế: sản phẩm ra có đúng kích thước, không lỗi rỗ, nứt, co ngót, vênh, hay khó tháo sản phẩm không.
Nếu cần, khuôn sẽ được tinh chỉnh lần cuối để đảm bảo hoạt động ổn định.
Bước 6: Giao hàng – Tài liệu kỹ thuật – Bảo hành
Khi khuôn đạt yêu cầu kỹ thuật, sản phẩm sẽ được:
- Bàn giao cho khách hàng kèm hồ sơ kỹ thuật: bản vẽ 2D/3D, thông số gia công, chế độ nhiệt, khuyến nghị vận hành
- Một số công ty thiết kế khuôn mẫu còn hỗ trợ đào tạo vận hành khuôn tại xưởng
- Bảo hành số lần ép/dập hoặc bảo hành theo thời gian 6 – 12 tháng
Một khuôn mẫu cơ khí tốt không chỉ cần gia công chính xác mà còn phải đồng hành lâu dài với dây chuyền sản xuất của doanh nghiệp. Vì vậy, việc lựa chọn đơn vị uy tín trong công nghệ gia công khuôn mẫu là yếu tố sống còn cho thành công sản phẩm.
Lựa chọn đối tác gia công khuôn mẫu – Những tiêu chí quan trọng
Trước khi chọn công ty gia công khuôn mẫu, doanh nghiệp nên xem xét:
Uy tín và kinh nghiệm
Chọn công ty cơ khí khuôn mẫu có nhiều năm hoạt động, đã từng gia công các loại khuôn tương tự.
Năng lực thiết kế và CNC khuôn mẫu
Đơn vị có đủ năng lực sử dụng phần mềm mô phỏng – thiết kế, và gia công CNC chính xác là yếu tố quan trọng.
Cam kết bảo hành – hậu mãi
Khuôn mẫu có thể hỏng hóc sau một thời gian sử dụng. Cần chọn đơn vị có chính sách sửa chữa – bảo trì – bảo hành linh hoạt.
Có xưởng gia công khuôn mẫu riêng
Xưởng gia công khuôn mẫu nội bộ giúp rút ngắn thời gian, giảm chi phí và chủ động trong khâu sản xuất.
Trên đây là các thông tin hữu ích về “Gia công khuôn mẫu– Chìa khóa tăng tốc sản xuất công nghiệp”. Lựa chọn đúng phương pháp và đơn vị gia công phù hợp không những góp phần nâng cao chất lượng sản phẩm mà còn tối ưu hiệu quả vận hành cho doanh nghiệp.
