Vòng bi là một trong những thành phần quan trọng trong thiết bị cơ khí. Chúng có tác dụng giảm ma sát giữa các bộ phận chuyển động, giúp máy móc hoạt động trơn tru, hiệu quả. Với sự đa dạng về chủng loại, mẫu mã, vòng bi không những được sử dụng nhiều trong các ngành công nghiệp nặng như ô tô, hàng không mà còn được sử dụng phổ biến trong các thiết bị dân dụng. Việc hiểu rõ về vòng bi và tầm quan trọng của chúng không chỉ tối ưu hiệu suất mà còn kéo dài tuổi thọ, giảm chi phí bảo trì thiết bị.
Cấu tạo và nguyên lý hoạt động của vòng bi
Hiểu rõ cấu tạo và nguyên lý hoạt động của vòng bi giúp ta tối ưu hóa hiệu quả sản xuất:

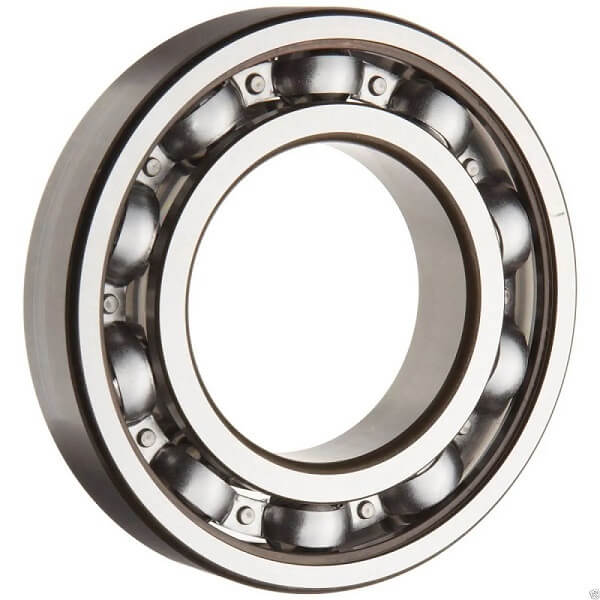

Cấu tạo của vòng bi
Vòng bi gồm những thành phần chính:
- Vòng trong (Inner ring): Vòng tròn nhỏ nằm trong vòng bi, được gắn chặt vào trục quay. Vòng trong tiếp xúc trực tiếp với các viên bi hoặc con lăn, chịu tải trọng chuyển động quay.
- Vòng ngoài (Outer ring): Vòng tròn lớn nằm ngoài vòng bi, được gắn cố định vào vỏ máy hoặc bề mặt cố định. Vòng ngoài tiếp xúc với viên bi hoặc con lăn từ phía ngoài, giữ cho các viên bi đúng vị trí.
- Các viên bi hoặc con lăn (Rolling elements): Các viên bi hoặc con lăn nằm giữa vòng trong và vòng ngoài, giúp giảm ma sát giữa 2 bề mặt tiếp xúc. Hình dạng, kích thước của các viên bi hoặc con lăn phụ thuộc vào loại vòng bi.
- Lồng bi (Cage): Lồng bi giữ các viên bi hoặc con lăn ở vị trí cố định, đảm bảo chúng được phân bố đều, không tiếp xúc trực tiếp với nhau, tối ưu hóa sự chuyển động trơn tru của các viên bi hoặc con lăn.
- Phớt chắn bụi (Seals/Shields): Các phớt chắn bụi được gắn vào vòng trong hoặc vòng ngoài, giúp ngăn bụi bẩn, chất lỏng xâm nhập vào bên trong vòng bi, bảo vệ các viên bi hoặc con lăn, gia tăng tuổi thọ của vòng bi.
Nguyên lý hoạt động của vòng bi
Nguyên lý hoạt động của vòng bi dựa trên quá trình giảm ma sát giữa hai bề mặt chuyển động. Khi trục quay, vòng trong các viên bi hoặc con lăn chuyển động quay, tạo ra lớp tiếp xúc giảm ma sát giữa vòng trong và vòng ngoài.
- Chuyển động quay: Khi trục quay, vòng trong quay cùng với trục. Các viên bi hoặc con lăn lăn giữa vòng trong và vòng ngoài, giúp giảm ma sát, truyền động quay từ vòng trong sang vòng ngoài.
- Phân phối tải trọng: Các viên bi hoặc con lăn phân bố tải trọng đều lên vòng trong và vòng ngoài, giúp giảm áp lực lên bề mặt tiếp xúc, tăng tuổi thọ của vòng bi.
- Giảm ma sát: Các viên bi hoặc con lăn lăn giữa vòng trong và vòng ngoài giúp giảm ma sát động học so với ma sát trượt, giúp chuyển động quay mượt, hiệu quả.
Phân loại vòng bi
Dựa trên cấu tạo, chức năng; vòng bi được chia thành nhiều loại. Dưới đây là các loại vòng bi phổ biến:
Vòng bi tròn (Ball bearings)
Vòng bi tròn là loại vòng bi thông dụng, sử dụng để giảm ma sát giữa các bề mặt tiếp xúc. Chúng thường được sử dụng trong các ứng dụng yêu cầu chuyển động quay tốc độ cao với tải trọng thấp hoặc trung bình như máy bơm, quạt, động cơ điện.
Vòng bi đũa (Roller bearings)
Vòng bi đũa sử dụng các con lăn hình trụ giúp tăng diện tích tiếp xúc và khả năng chịu tải trọng. Chúng được sử dụng trong các ứng dụng yêu cầu tải trọng nặng với chuyển động chậm như trong các máy móc công nghiệp, thiết bị xây dựng.
Vòng bi đỡ chặn (Thrust bearings)
Vòng bi đỡ chặn giúp hỗ trợ, ổn định, chịu tải trọng các bộ phận chuyển động dọc theo trục. Chúng thường được sử dụng trong hộp số, trục xe,… chịu tải trọng dọc trục lớn.
Vòng bi tự lựa (Self-aligning bearings)
Vòng bi tự lựa có khả năng tự điều chỉnh và bù đắp sự lệch trục, giúp giảm thiểu các vấn đề về lắp đặt, vận hành. Chúng thường được sử dụng trong các ứng dụng yêu cầu độ chính xác cao, độ bền như trong các hệ thống truyền động và các thiết bị chính xác.
Vòng bi kim (Needle bearings)
Vòng bi kim sử dụng các con lăn hình kim, đường kính nhỏ, chiều dài lớn; giúp tăng khả năng chịu tải, giảm ma sát. Chúng thường được sử dụng trong các ứng dụng yêu cầu không gian lắp đặt hạn chế với tải trọng cao như trong các hệ thống truyền động, các thiết bị di động.
Quy trình sản xuất vòng bi
Quy trình sản xuất vòng bi gồm nhiều giai đoạn. Dưới đây là các bước chính:
- Thiết kế: Đội ngũ thiết kế phân tích, nghiên cứu, thiết kế các yêu cầu kỹ thuật của vòng bi cần làm bao gồm các thông số như kích thước, hình dạng, vật liệu.
- Lựa chọn nguyên liệu: Chọn nguyên liệu chất lượng như thép chịu lực, thép không gỉ, hợp kim,…để đảm bảo độ bền, khả năng chịu lực. Sau đó, kiểm tra các tiêu chuẩn chất lượng như độ bền, độ cứng, khả năng chống mài mòn trước khi gia công, hoàn thiện sản phẩm.
- Gia công, hoàn thiện: Đây là giai đoạn quan trọng nhất. Bao gồm gia công thô, gia công tinh, lắp ráp… Nguyên liệu được cắt, mài, gia công thô thành các bộ phận vòng bi như vòng trong, vòng ngoài, các viên bi hoặc con lăn. Sau đó, mài bóng, gia công chính xác, lắp ráp hoàn thiện sản phẩm.
- Kiểm tra chất lượng: Sử dụng các thiết bị đo lường chính xác để kiểm tra kích thước của từng bộ phận. Sau đó kiểm tra độ bền, khả năng chịu tải, hoạt động thực tế của vòng bi để đảm bảo sự vận hành trơn tru khi hoạt động.
Ứng dụng của vòng bi
Vòng bi giúp giảm ma sát, hỗ trợ thiết bị máy móc chuyển động trơn tru. Dưới đây là các ứng dụng của vòng bi trong các ngành công nghiệp:

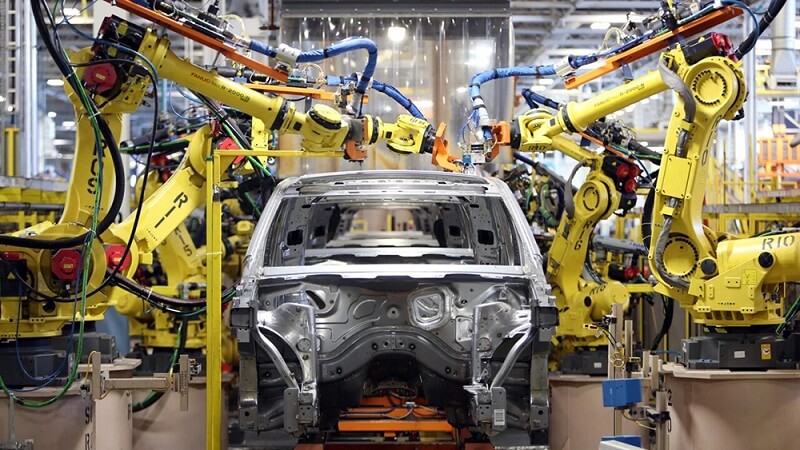

Ngành công nghiệp chế tạo ô tô
Vòng bi đóng vai trò quan trọng trong ngành công nghiệp ô tô, được sử dụng trong nhiều bộ phận:
- Hệ thống treo, bánh xe: Vòng bi bánh xe giúp bánh xe quay mượt mà, giảm ma sát, đảm bảo xe vận hành êm ái, an toàn.
- Động cơ, hộp số: Vòng bi trục khuỷu và trục cam giúp giảm ma sát, nâng cao hiệu suất, tuổi thọ của động cơ.
- Hệ thống lái, phanh: Vòng bi trong hệ thống lái và phanh giúp giảm lực ma sát, tăng độ nhạy và độ chính xác khi điều khiển xe.
Trong ngành công nghiệp
Trong công nghiệp, vòng bi được sử dụng phổ biến trong các loại máy công nghiệp:
- Các loại máy cơ khí: Vòng bi trong các máy tiện, máy phay, và máy khoan giúp giảm ma sát và tăng độ chính xác khi gia công chi tiết.
- Dây chuyền sản xuất: Vòng bi trong băng tải và các thiết bị truyền động giúp hệ thống vận hành liên tục và hiệu quả.
- Động cơ điện: Vòng bi trong động cơ điện giúp giảm ma sát và nhiệt độ, tăng hiệu suất và tuổi thọ của động cơ.
Trong ngành điện tử, gia dụng
Trong ngành điện tử, gia dụng; vòng bi được sử dụng phổ biến trong:
- Quạt điện: Vòng bi giúp cánh quạt quay trơn tru, giảm tiếng ồn và tăng tuổi thọ của thiết bị.
- Máy giặt, máy sấy: Vòng bi trong máy giặt và máy sấy giúp lồng giặt quay trơn tru, giảm ma sát, tiếng ồn khi vận hành.
- Máy hút bụi: Vòng bi trong máy hút bụi giúp động cơ quay ổn định, tăng hiệu suất, tuổi thọ của thiết bị.
Trong ngành hàng không, vũ trụ
Vòng bi có vai trò quan trọng trong ngành hàng không, vũ trụ, các ngành yêu cầu độ chính xác, độ bền cao:
- Động cơ máy bay: Vòng bi trong động cơ phản lực và cánh quạt giúp giảm ma sát, tăng hiệu suất của động cơ.
- Hệ thống điều khiển: Vòng bi giúp các bộ phận điều khiển của máy bay chuyển động chính xác.
- Thiết bị vũ trụ: Vòng bi trong các thiết bị vũ trụ như vệ tinh, trạm vũ trụ cần chịu được điều kiện khắc nghiệt trong thời gian dài.
Tiêu chí lựa chọn vòng bi phù hợp
Để lựa chọn vòng bi phù hợp nhu cầu, ta cần xem xét các tiêu chí sau:
- Loại vòng bi: Chọn loại vòng bi phù hợp ứng dụng cụ thể.
- Kích thước: Đảm bảo kích thước vòng bi phù hợp trục, vỏ bọc.
- Tải trọng: Xem xét khả năng chịu tải của vòng bi.
- Tốc độ: Chọn vòng bi có khả năng chịu được tốc độ quay yêu cầu mà không gây ra nhiều ma sát hoặc nhiệt.
- Vật liệu: Chọn vòng bi được làm từ vật liệu chất lượng như thép không gỉ hoặc hợp kim đặc biệt để đảm bảo độ bền và khả năng chống mài mòn.
- Môi trường làm việc: Xem xét các yếu tố môi trường như nhiệt độ, độ ẩm, bụi bẩn, hóa chất có thể ảnh hưởng đến hiệu suất của vòng bi.
- Độ chính xác: Với các ứng dụng yêu cầu độ chính xác cao, chọn vòng bi có độ chính xác và độ bền cao.
Lợi ích của việc sử dụng vòng bi chất lượng
Sử dụng vòng bi chất lượng mang lại nhiều lợi ích quan trọng cho các thiết bị và hệ thống cơ khí, giúp tối ưu hóa hiệu suất, độ bền:
- Tăng tuổi thọ và độ bền cho thiết bị: Vòng bi ít bị mài mòn, hỏng hóc, giúp kéo dài tuổi thọ cho các bộ phận cơ khí. Vì thế mà máy móc ít khi phải bảo trì hoặc sửa chữa, giúp tiết kiệm chi phí, thời gian.
- Giảm ma sát, tiết kiệm năng lượng: Vòng bi giúp thiết bị hoạt động hiệu quả, giảm năng lượng tiêu thụ, tiết kiệm chi phí vận hành.
- Tăng hiệu suất làm việc: Vòng bi giúp các bộ phận quay, di chuyển trơn tru, giảm rung động, tiếng ồn, nâng cao hiệu suất làm việc của hệ thống.
Cách nhận biết nhà cung cấp vòng bi chất lượng
Để nhận biết nhà cung cấp vòng bi chất lượng, cần xem xét các tiêu chí sau:
- Chọn nhà cung cấp uy tín, kinh nghiệm trong ngành với nguồn gốc sản phẩm rõ ràng, tin cậy.
- Tìm hiểu ý kiến của khách hàng đã mua sản phẩm từ nhà cung cấp đó để có cái nhìn khách quan về chất lượng dịch vụ.
- So sánh giá với các nhà cung cấp khác để đảm bảo tính cạnh tranh, phù hợp ngân sách của bạn.
- Chọn nhà cung cấp có phương thức thanh toán linh hoạt.
- Đảm bảo nhà cung cấp có khả năng cung ứng ổn định, không gặp vấn đề về nguồn cung. Thời gian giao hàng nhanh, đúng hẹn để không làm gián đoạn quy trình sản xuất.
Lợi ích khi hợp tác với nhà cung cấp uy tín
Hợp tác với nhà cung cấp vòng bi uy tín mang lại nhiều lợi ích quan trọng cho doanh nghiệp:
- Đảm bảo chất lượng sản phẩm: Vòng bi chất lượng giúp thiết bị hoạt động hiệu quả, kéo dài tuổi thọ.
- Tối ưu hóa chi phí: Vòng bi chất lượng ít bị hỏng, giúp giảm chi phí bảo trì, sửa chữa máy móc.
- Hỗ trợ kỹ thuật, dịch vụ hậu mãi: Nhận được sự hỗ trợ, tư vấn kỹ thuật từ chuyên gia có kinh nghiệm, giúp giải quyết các vấn đề kỹ thuật một cách hiệu quả.
- Tăng uy tín thương hiệu: Sử dụng vòng bi từ nhà cung cấp uy tín giúp nâng cao hình ảnh thương hiệu của công ty trên thị trường.
Trên đây là những thông tin quan trọng về vòng bi. Nhờ sự đa dạng của vòng bi mà nhiều ngành công nghiệp đã có những bước tiến vượt bậc về hiệu suất. Việc lựa chọn đúng loại vòng bi không chỉ giúp tối ưu hóa năng suất làm việc mà còn kéo dài tuổi thọ của máy móc, giảm thiểu chi phí bảo trì.
